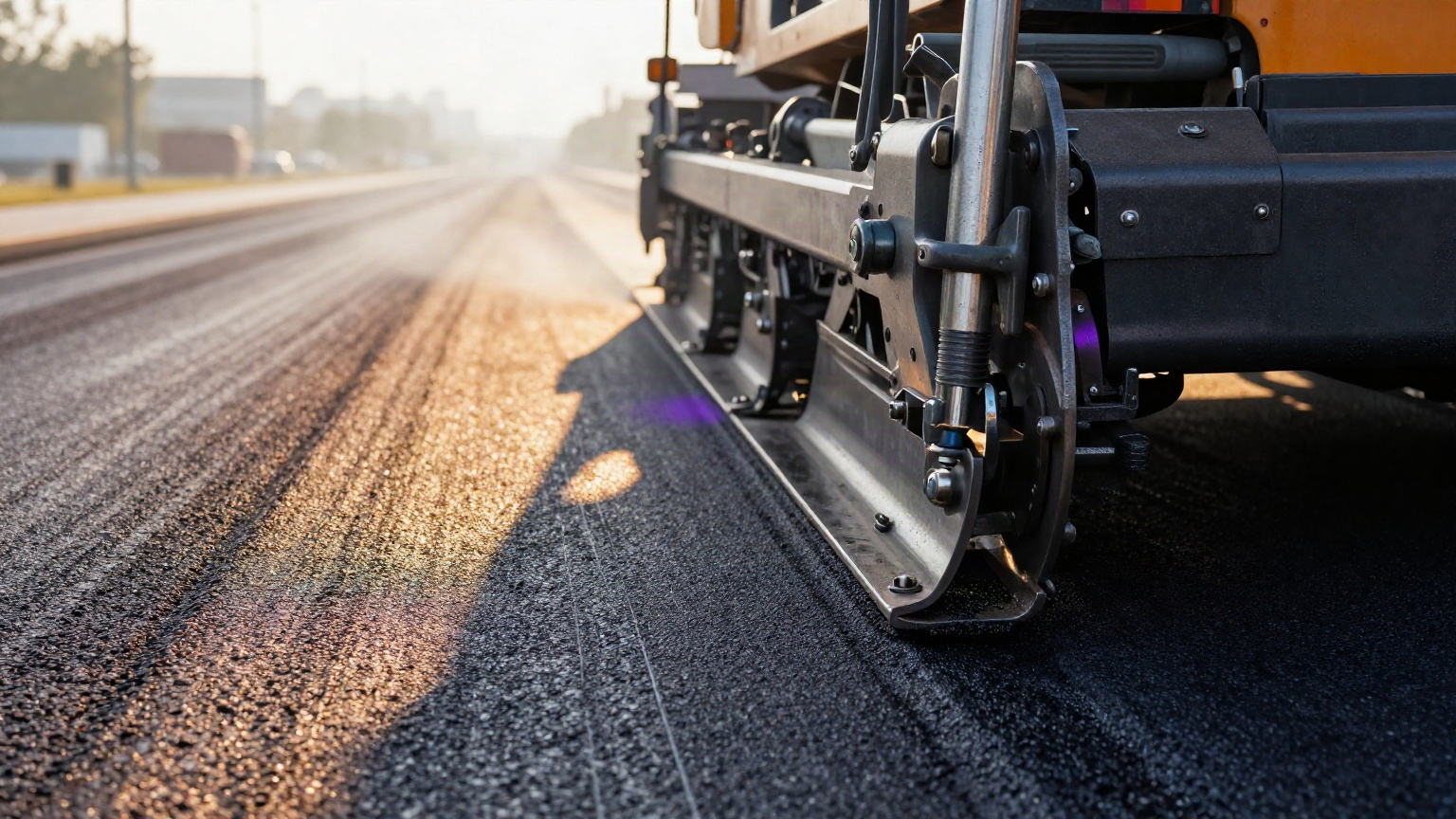

Ситуация, ставшая классикой дорожных работ: асфальтоукладчик выходит на трассу, двигатель работает ровно, гидравлика не течёт, шнеки вращаются без заклианий, а выглаживающая плита горячая и визуально цела. Механика исправна полностью. Но за машиной тянется не гладкая лента покрытия, а извилистая дорожка с явными гребнями и впадинами. Асфальт пошёл волной. Когда железо в порядке, единственный подозреваемый — система нивелирования. Это невидимый мозг операции, и если в его цепочке происходит сбой, идеальная механика лишь ускоряет создание брака.
Анатомия волны: где заканчивается механика и начинается управление
Нарушение ровности покрытия не всегда означает отказ датчика: проверка системы нивелирования должна охватывать кабели, крепления и настройки всего контура.
Волна на асфальте — это не просто дефект визуальный. Это следствие запаздывания или перерегулирования в контуре обратной связи. Плита физически не может мгновенно остановиться, получив команду, и её инерция превращает ошибку электроники в физический рельеф покрытия.
Цепочка системы нивелирования: от датчика до гидравлики
Чтобы понять причину волнообразности, нужно разорвать контур на звенья. Каждое из них — потенциальное слабое место.
Датчик: глаза системы

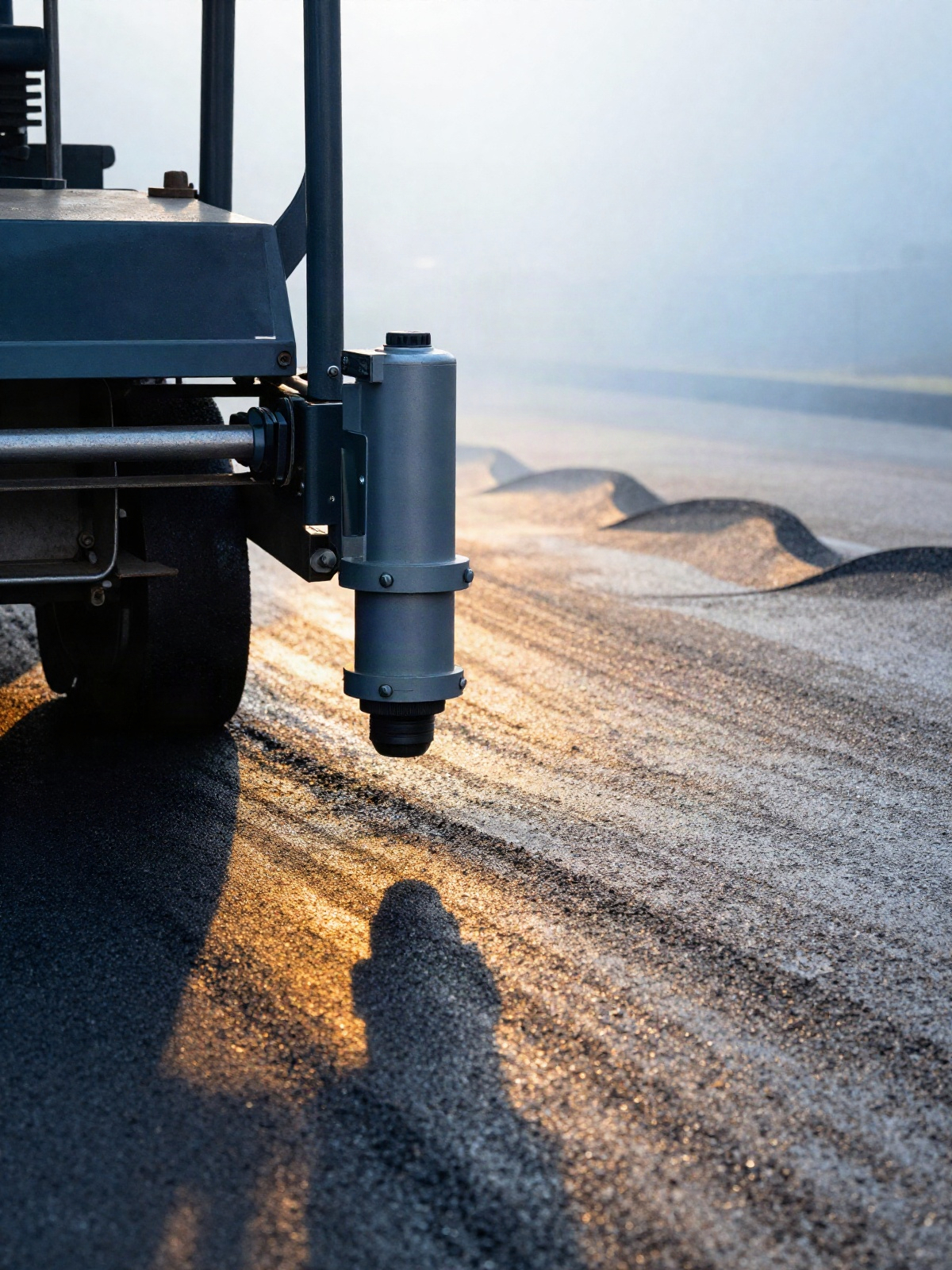

Первое звено — измеритель. В зависимости от типа системы это может быть ультразвуковой, лазерный или механический (тензометрический) датчик. Его задача — определить расстояние от референтной линии (бечёвки, струны, лазерной плоскости или уже уложенного слоя) до корпуса машины.
- Ультразвуковые датчики страдают от температурных градиентов. Горячий асфальт нагревает воздух над собой, скорость звука меняется, и датчик «видит» поверхность там, где её нет.
- Лазерные системы сверхточны, но требуют идеальной геометрии базовой плоскости. Малейший провис струны или дрожание лазерного излучателя от ветра дает ложную команду.
- Механические (скользящие) башмаки опираются на предыдущую полосу. Если база сама имеет микроволны, датчик скопирует их, усилив амплитуду.
Контроллер: мозг операции
Сигнал от датчика поступает в контроллер — процессор, который вычисляет ошибку и формирует управляющий сигнал. Здесь кроется математическая причина волн. Большинство систем работают по ПИД-закону (пропорционально-интегрально-дифференциальному регулированию).
- Пропорциональная составляющая реагирует на величину текущего отклонения. Слишком большой коэффициент — и система будет агрессивно дергать плиту, пролетая нужную отметку.
- Интегральная составляющая накапливает прошлые ошибки. Если её влияние завышено, машина долго разгоняется, а потом долго тормозит, создавая длинные пологие волны.
- Дифференциальная составляющая смотрит в будущее, реагируя на скорость изменения ошибки. Настроенная неверно, она гасит колебания слишком поздно.
Неверная настройка ПИД-регулятора — классическая причина «рыскания» плиты при полностью исправной механике и идеальном датчике.
Гидравлика: мышцы с задержкой

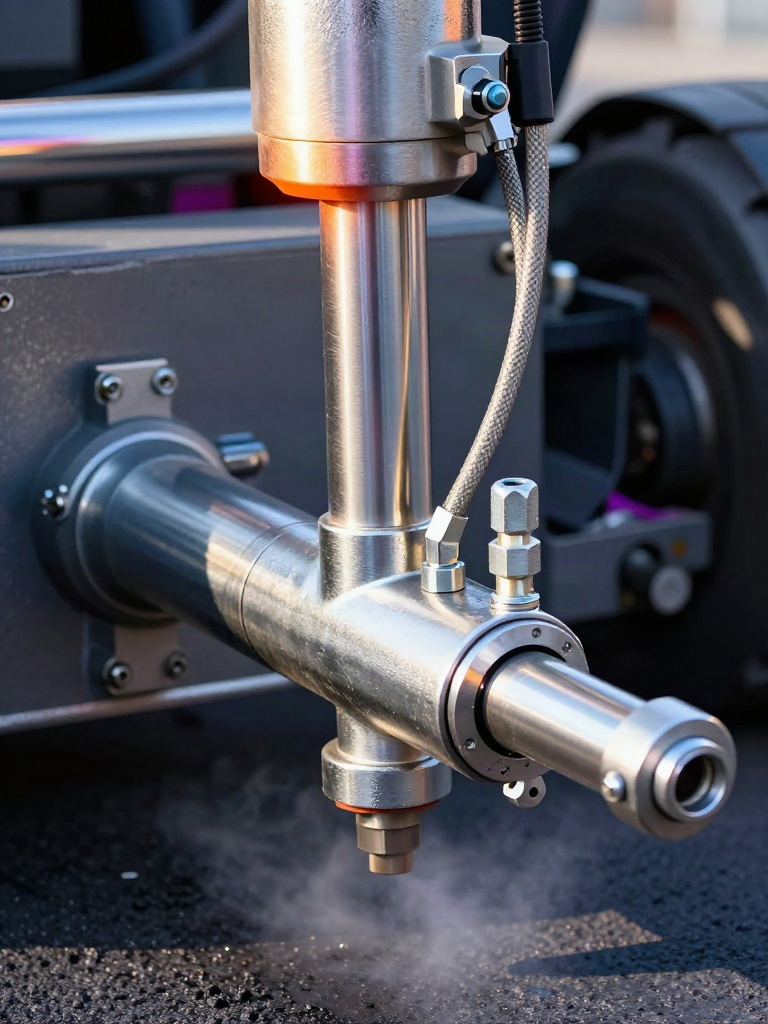

Контроллер подает ток на пропорциональный клапан, тот открывает путь маслу в цилиндр подъема плиты. Гидравлика инертна. Масло сжимается, клапан имеет люфт, цилиндр — внутреннее трение. Если гидравлическая система изношена или клапан загрязнен, реакция запаздывает. Контроллер дает команду «стоп», но клапан еще перетекает, плита идет вверх лишние миллиметры. Контроллер видит перелет и дает команду «вниз». Возникает колебательный процесс.
Качество решения: как понять, что система адекватна
Оценка системы нивелирования не сводится к наличию цветного дисплея в кабине. Качество автоматики определяется её способностью гасить возмущения, а не создавать их. Есть несколько объективных критериев.
- Скорость реакции без перерегулирования. Хорошая система должна успевать отрабатывать неровности основания на рабочей скорости укладки (4–6 м/мин), но не проскакивать нулевую отметку. Проверяется просто: на ровном участке оператор принудительно задает ступенчатое отклонение, а затем возвращает автомат в ноль. Плита должна подняться и остановиться без «звона» (микроколебаний).
- Нечувствительность к внешним помехам. Система должна фильтровать вибрации от двигателя, удары шнеков о крупный щебень и порывы ветра. Дешевые контроллеры воспринимают вибрацию бункера как просадку основания, начиная хаотично дергать цилиндры.
- Температурная стабильность. Электроника и датчики должны сохранять тарировку при нагреве корпуса укладчика до 60–70 °C.
Уместность и ограничения: когда нивелирование вредит
Автоматика — не панацея. Существуют сценарии, когда включение системы нивелирования ухудшает результат, и волны появляются именно из-за того, что автоматика работает там, где не должна.
Проблема референтной линии
Система нивелирования не создает ровность, она лишь копирует её с эталона. Если струна натянута с провисами, если лазерная плоскость задана с дрейфом, если скользящая лыжа опирается на разбитое краевое ограждение — плита faithfully повторит все эти изгибы. Механика будет послушно отрабатывать кривую базу. В таких случаях грамотный оператор отключает левый или правый контур, переходя на ручное управление по уклону, чтобы сгладить ошибки референтной линии.
Физика плиты и предел возможностей
Выглаживающая плита весит от тонны до нескольких тонн. Её температурная и массовая инерция огромна. Система нивелирования не может заставить плиту мгновенно изменить траекторию. Если основание имеет высокочастотные неровности (частая гребенка), автоматика попытается их отработать, но из-за инерции плита будет раскачиваться. Возникнет резонанс. Для таких участков система нивелирования должна иметь функцию сглаживания (averaging) — когда контроллер усредняет показания датчика по времени, игнорируя кратковременные пики. Если этой функции нет или она выключена, волны гарантированы.
Диагностика без разборки: ищем разрыв цепочки
Когда асфальтоукладчик начинает «рисовать» волну, важно не менять настройки вслепую. Существует логика поиска слабого звена.
| Характер волны | Вероятное звено цепочки | Причина |
|---|---|---|
| Длинные пологие волны (3–5 метров) | Датчик / Референтная линия | Провис струны, дрейф лазера, температурный сдвиг ультразвука |
| Короткие частые волны (0.5–1 метр) | Контроллер / Настройки ПИД | Слишком высокий коэффициент усиления, вибрация датчика |
| Резкие ступенчатые перепады | Гидравлика / Клапан | Залипание пропорционального клапана, воздух в цилиндре |
| Волны только на одной стороне | Износ механики / Локальный сбой датчика | Разный износ цилиндров, отказ одного из парных сенсоров |
Если волны длинные, первое действие — переключение референтной линии. Переведите систему на продольный уклон или на скользящую лыжу. Если волны исчезли, проблема была в базовой линии (струне или лазере). Если остались — проблема внутри контура.
Короткие волны требуют проверки настроек. На многих контроллерах есть базовые профили для разных типов укладчиков (гусеничные, колесные, с разной шириной плиты). Установка профиля от легкой машины на тяжелый путепрокладчик может вызвать перерегулирование.
Ступенчатые перепады — повод проверить гидравлический блок. Пропорциональные клапаны крайне чувствительны к чистоте масла. Микроскопическая стружка в золотнике приводит к тому, что клапан «закусывает» в нейтральном положении, а потом резко открывается под возрастающим давлением.
Баланс между железом и электроникой
Исправная механика — это фундамент, но без адекватной системы управления она слепа. Асфальт идет волной не потому, что гидравлика слаба, а потому, что команды подаются несвоевременно или с искажением. Понимание цепочки нивелирования — от физики датчика до математики контроллера и инерции цилиндра — позволяет не просто устранять дефекты постфактум, а предвидеть их. Качественная система нивелирования не пытается дергать плиту со скоростью света, она элегантно гасит возмущения, учитывая ограничения собственного железа. И именно в этом балансе рождается ровная дорога.
